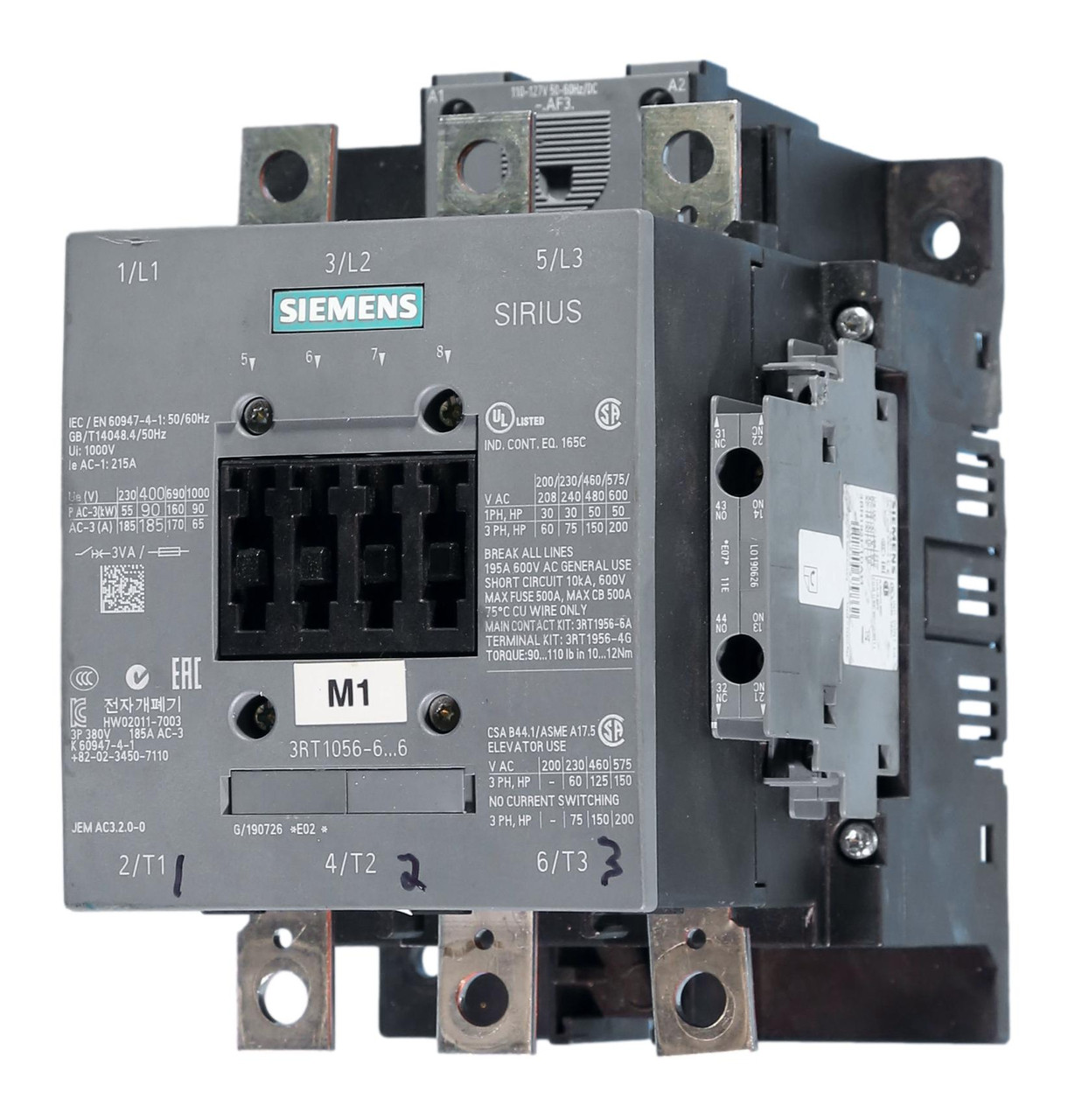

راهنمای طراحی و تجهیز تابلوهای برق در صنایع شیمیایی و پالایشگاهی؛ نقش کنتاکتورهای زیمنس 3RT

در صنایع شیمیایی، فرآیندهای پالایشی و تاسیسات بزرگ تصفیه آب، تداوم کارکرد تجهیزات دوار مانند پمپ های انتقال اسید، میکسرها، سانتریفیوژها و سیستم های هوادهی اهمیت حیاتی دارد. توقف ناگهانی یک پمپ در خط تولید مواد شیمیایی نه تنها به معنای ضرر مالی سنگین است، بلکه می تواند خطرات ایمنی جدی ایجاد کند. یکی از عوامل اصلی این توقف ها، آسیب دیدن پلاتین ها یا سوختن بوبین تجهیزات سوئیچینگ در تابلوهای برق صنعتی است.

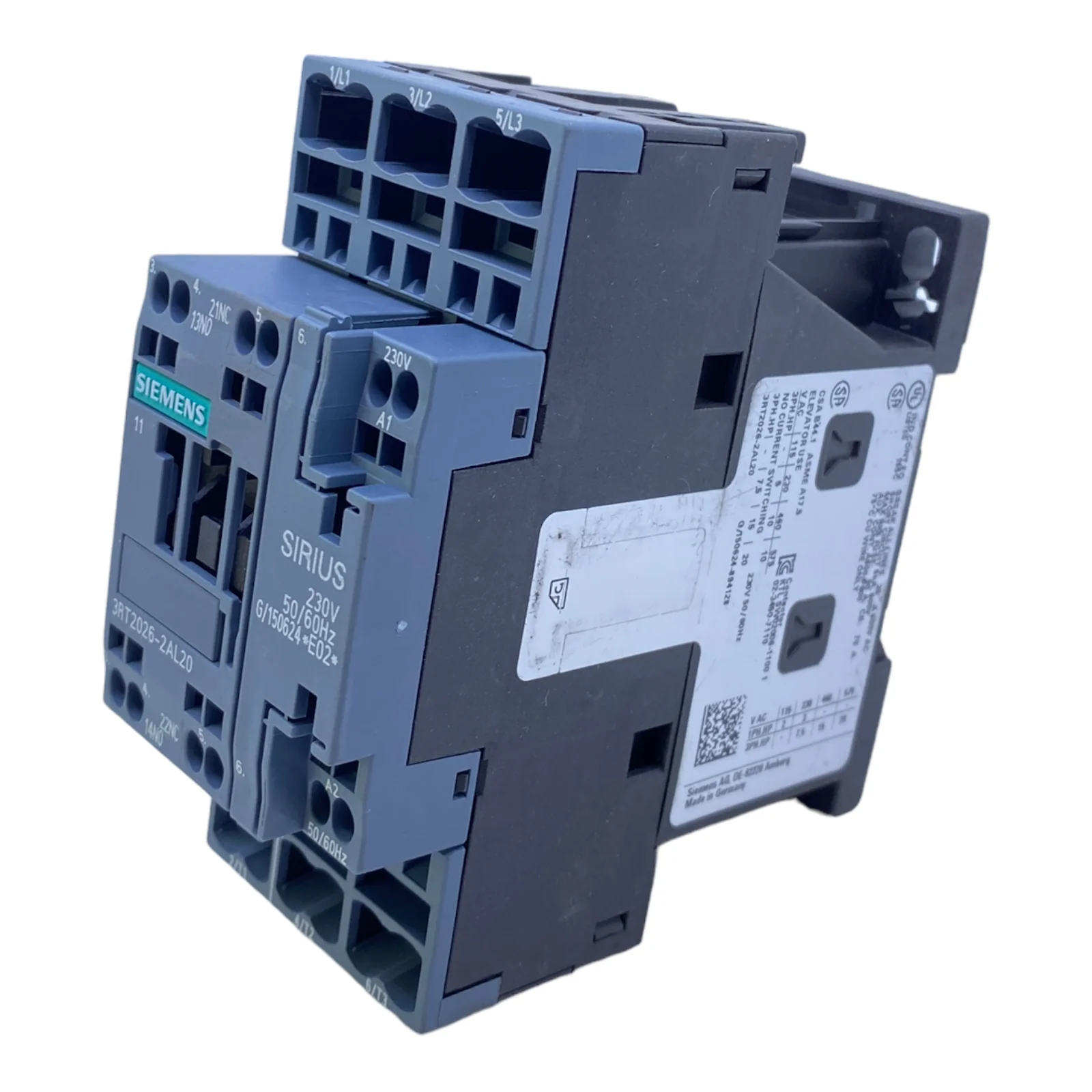

محیط های پالایشی به دلیل وجود گازهای خورنده، رطوبت بالا و جریان های هجومی شدید در لحظه راه اندازی موتورها، استانداردهای سختی را برای تجهیزات برق صنعتی دیکته می کنند. در این میان، کنتاکتورهای زیمنس خانواده SIRIUS و به ویژه سری های 3RT به عنوان استاندارد اول پایداری در این صنایع شناخته می شوند.

چالش های الکتریکال در سیستم های پمپ و میکسر صنایع شیمیایی

پمپ های سانترفیوژ و دوزینگ پمپ ها در صنایع پالایشی معمولاً به صورت مداوم یا با قطع و وصل های مکرر در رده کاری AC-3 کار می کنند. این الگوی کاری باعث ایجاد قوس های الکتریکی شدید در لحظه جدا شدن پلاتین های کنتاکتور می شود. علاوه بر این، نفوذ ذرات ریز شیمیایی و گازهای خورنده به داخل تابلو برق، فرسایش مکانیکی قطعات را تسریع می کند.

کنتاکتورهای زیمنس سری 3RT با بهره گیری از محفظه های عایق پیشرفته و پلاتین هایی از آلیاژ نقره، بیشترین مقاومت را در برابر آرک زدن و خال زدن پلاتین نشان می دهند. مهندسان طراح برای انتخاب دقیق این تجهیزات بر اساس فریم سایزهای S00 تا S12 و کدهای فنی الکترونیکی، بخش انواع کنتاکتور زیمنس را به عنوان یک راهنمای جامع علمی برای تحلیل کاتالوگ ها مبنا قرار می دهند.

ساختار بدنه و پلاتین های سری 3RT در محیط های خورنده

در اتمسفر کارخانجات تولید مواد شیمیایی، پتروشیمی ها و واحدهای تصفیه پساب صنعتی، گازهایی مانند سولفید هیدروژن، آمونیاک و بخارات اسیدی به وفور در هوا پراکنده هستند. این گازها به مرور زمان روی تیغه ها و اتصالات پلاتین تجهیزات برقی رسوب کرده و باعث ایجاد لایه ای از اکسیدهای مقاوم به جریان می شوند. در کنتاکتورهای معمولی، این اکسیداسیون منجر به افزایش مقاومت کنتاکت، داغ شدن شدید پلاتین و در نهایت چسبیدن یا ذوب شدن آن در زیر بار می شود.

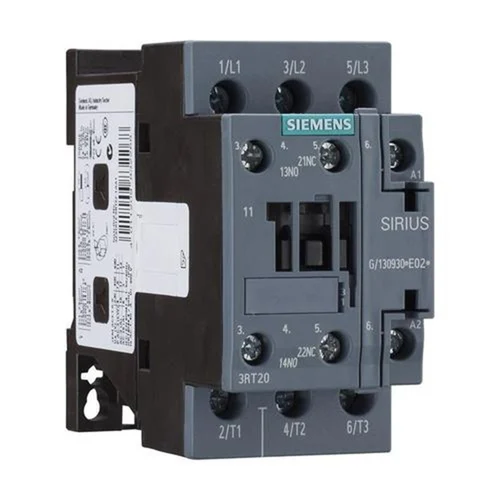

زیمنس برای حل این چالش ساختاری در خانواده SIRIUS، پلاتین های کنتاکتور سری 3RT20 را از آلیاژ ویژه نقره اکسید قلع تولید کرده است. این آلیاژ در برابر خوردگی های شیمیایی مقاومت استثنایی دارد و در هر بار قطع و وصل، اثر خودتمیزشوندگی یا پاک سازی سطحی پلاتین را ایجاد می کند. مهندسان و تابلوسازان برای بررسی دقیق کاتالوگ فنی این تجهیزات و انتخاب آمپراژ مناسب بر اساس رده های کاری سنگین، بررسی مقاله فنی انواع کنتاکتور زیمنس  را به عنوان گام نخست طراحی مدارهای قدرت پمپ ها مد نظر قرار می دهند.

اهمیت درجه حفاظت مکانیکی و بوبین های الکترونیکی

یکی دیگر از چالش های خطوط پالایشی، نوسانات شدید ولتاژ شبکه در اثر استارت پمپ های غول پیکر بالادستی است. بوبین های مغناطیسی سنتی در صورت افت ولتاژ دچار لرزش شدید یا اصطلاحاً چترینگ می شوند که این پدیده پلاتین ها را در چند ثانیه نابود می کند. زیمنس در نسل جدید کنتاکتورهای خود از فریم سایز S2 تا S12، تکنولوژی بوبین های الکترونیکی یا همان جریان متناوب و مستقیم همزمان را معرفی کرده است. این بوبین های هوشمند با مصرف جریان بسیار ناچیز در حالت هولدینگ، نوسانات ولتاژ را تا چهل درصد فیلتر کرده و مانع از سوختن ناگهانی سیم پیچ کنتاکتور در محیط های ناپایدار صنعتی می شوند.

کدهای فنی و ابزار انتخاب آنلاین تجهیزات

در زمان خرید تجهیزات برق صنعتی، توجه به تطابق کدهای فنی ده رقمی زیمنس با مشخصات الکتروموتورها بسیار حیاتی است. اگر در کالبدشکافی کدهای درج شده روی پلاک دستگاه یا انطباق آن با توان پمپ های انتقال اسید خود دچار تردید هستید، می توانید با مراجعه به ابزار هوشمند انتخاب کنتاکتور زیمنس  در سریع ترین زمان ممکن و بر اساس کیلووات یا اسب بخار الکتروموتور، دقیق ترین مدل سری 3RT را پیدا کنید و ریسک خطای انسانی در تامین کالا را به صفر برسانید.

استانداردهای عایق بندی و درجه حفاظت آی پی تابلوبرق در صنایع پالایش

هنگام نصب تجهیزات سوئیچینگ زیمنس در مجاورت مخازن شیمیایی، طراحی فیزیکی تابلو برق نیز باید استانداردهای خاصی را دنبال کند. به طور معمول، کنتاکتورهای سری 3RT به تنهایی دارای درجه حفاظت آی پی بیست هستند که نشان دهنده حفاظت در برابر تماس انگشت دست است. اما در محیط های مرطوب پالایشگاهی یا تصفیه خانه ها، این تجهیزات حتماً باید درون تابلوهایی با حداقل درجه حفاظت آی پی پنجاه و چهار یا شصت و پنج نصب شوند.

استفاده از نوارهای آب بندی پلی اورتان و فیلترهای ضدکربن در گلندهای ورودی تابلو برق، مانع از ورود بخارات اسیدی به محفظه کنتاکتور شده و طول عمر مکانیکی بوبین و هسته آهنی را تا سه برابر افزایش می دهد. هماهنگی ابعادی تجهیزات SIRIUS زیمنس به تابلوسازان اجازه می دهد تا فشرده ترین و ایمن ترین آرایش قطعات را در فضاهای محدود صنعتی پیاده سازی کنند.

هماهنگی حفاظتی برای پمپ های گران قیمت پالایشی

یک کنتاکتور به تنهایی فقط وظیفه قطع و وصل مدار را بر عهده دارد و در برابر خطاهایی نظیر اضافه بار، دو فاز شدن یا قفل شدن شفت پمپ اسید بی دفاع است. در صنایع شیمیایی، سوختن موتور پمپ به معنای توقف کل خط تولید است. راهکار مهندسی زیمنس، جفت شدن مکانیکی تجهیزات سوئیچینگ با سیستم های حفاظتی است.

اتصال مستقیم کلید حرارتی زیمنس  به زیر کنتاکتورهای سری 3RT، یک سیستم کامبو استارتر کاملاً مدولار را تشکیل می دهد. این کالیبراسیون و هماهنگی دقیق حرارتی، موتور را در برابر کوچک ترین نوسانات جریانی ایمن کرده و از ذوب شدن پلاتین های کنتاکتور در اثر اضافه جریان های ناگهانی جلوگیری می کند. مهندسان با کالیبره کردن کلید حرارتی روی جریان نامی موتور زیر بار، ضریب ایمنی سایت را به حداکثر می رسانند.

هوشمندسازی خطوط تزریق مواد شیمیایی با لوگو زیمنس

در سیستم های تصفیه آب و فرآیندهای دوزینگ، زمان بندی دقیق تزریق مواد شیمیایی بسیار مهم است. امروزه مدارهای فرمان سنتی جای خود را به کنترلرهای برنامه پذیر داده اند. استفاده از تجهیزات لوگو زیمنس به عنوان مغز متفکر مدار فرمان، امکان مانیتورینگ وضعیت تیغه های کمکی کنتاکتورها و اجرای سناریوهای ایمنی یا همان اینترلاک ها را به صورت هوشمند فراهم می کند که این امر حجم سیم کشی تابلو برق را تا حد زیادی کاهش می دهد.

خرید تجهیزات اصلی و استعلام قیمت کنتاکتور زیمنس

بزرگ ترین چالش در بازار برق صنعتی ایران، وجود قطعات غیراصلی و تقلبی است که استفاده از آن ها در صنایع حساسی مانند پالایشگاه ها می تواند فاجعه بار باشد. تجهیزات تقلبی در برابر حرارت بالا و جریان های هجومی به سرعت دچار چسبندگی پلاتین یا سوختن بوبین می شوند.

واحدهای بازرگانی و پتروشیمی ها برای اطمینان از اصالت کالا، معمولاً به سراغ تامین کنندگان تخصصی و بدون واسطه می روند. فروشگاه بهزیمنس  به عنوان مرجع تامین قطعات اورجینال اتوماسیون و فشار ضعیف زیمنس، بستری شفاف را برای صنعتگران فراهم کرده است. تابلوسازان و مهندسان عزیز می توانند جهت دریافت کاتالوگ های فنی، مشاوره مهندسی و مشاهده لیست قیمت کنتاکتور زیمنس  در تمامی آمپراژها، به وب سایت بهزیمنس مراجعه نموده و از اصالت و گارانتی کدهای فنی خانواده SIRIUS اطمینان حاصل نمایند.
