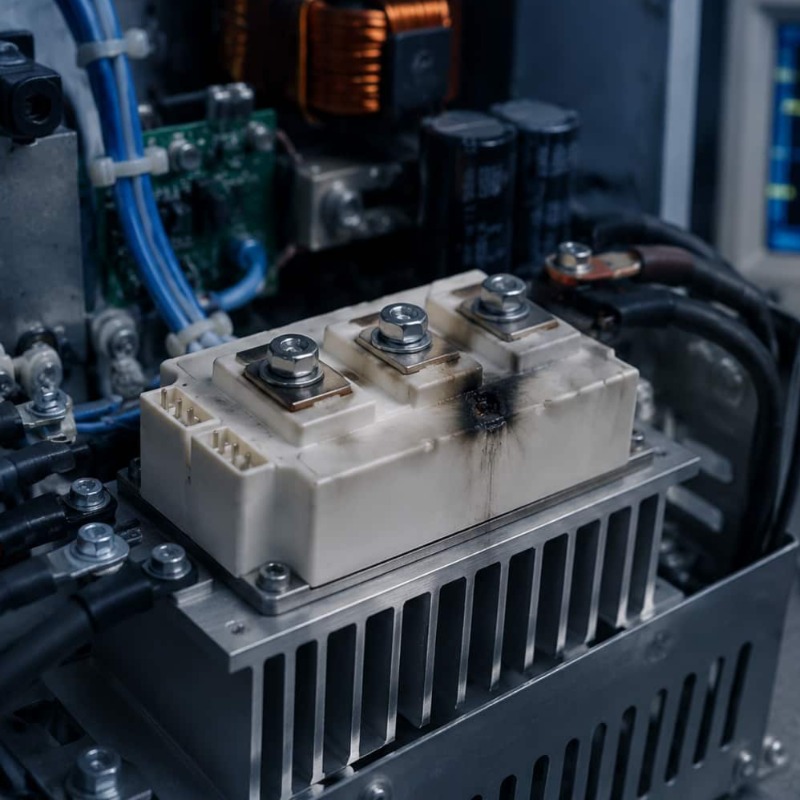

علت سوختن IGBT درایو با موتور سالم؛ بررسی تخصصی و راهکارهای پیشگیری

یکی از چالش‌های بزرگ و پرهزینه در صنایع و کارخانجات، توقف ناگهانی خطوط تولید به دلیل خرابی تجهیزات اتوماسیون صنعتی است. در این میان، درایوها (اینورترها) نقش مهمی برای کنترل الکتروموتورها ایفا می‌کنند. اما گاهی با یک سناریوی عجیب و کلافه‌کننده مواجه می‌شویم: علت سوختن IGBT  درایو با موتور سالم چیست؟

بسیاری از تکنسین‌ها پس از مواجهه با خطای اضافه جریان (Overcurrent) یا اتصال کوتاه در اینورتر، بلافاصله به سراغ تست موتور می‌روند؛ اما وقتی متوجه می‌شوند که موتور کاملاً سالم است، ریشه‌یابی مشکل پیچیده‌تر می‌شود. در این مقاله تخصصی از وب‌سایت آبان شیمی پالایش، قصد داریم دلایل پنهان و اصلی خرابی و سوختن آی جی بی تی (IGBT) درایوها را در شرایطی که الکتروموتور هیچ مشکلی ندارد، بررسی کنیم و در نهایت یک مرکز معتبر برای تعمیرات تخصصی معرفی نماییم.

IGBT چیست و چرا در درایوها می‌سوزد؟

قطعه IGBT (Insulated Gate Bipolar Transistor) یا ترانزیستور دوقطبی با گیت عایق‌شده، مهم‌ترین بخش در مدار قدرت (اینورتر) است که وظیفه سوئیچینگ و تبدیل ولتاژ DC به AC با فرکانس متغیر را بر عهده دارد. از آنجایی که این قطعه با جریان‌ها و ولتاژهای بالا (پیک ولتاژ) سر و کار دارد، به شدت در برابر تنش‌های حرارتی و الکتریکی حساس است.

هنگامی که موتور سالم است (یعنی سیم‌پیچ‌ها اتصالی ندارند و مقاومت عایقی مگااهم استاندارد است)، سوختن IGBT قطعا به عوامل خارجی، محیطی و یا مشکلات داخلی خود درایو برمی‌گردد.

 ۵ علت اصلی سوختن IGBT درایو (هنگام سالم بودن الکتروموتور)

۱. نوسانات شدید شبکه برق ورودی و پیک ولتاژ (Spikes)

حتی اگر موتور شما در بهترین حالت ممکن باشد، شبکه برق کارخانه ممکن است دارای هارمونیک‌ها و نوسانات شدید ولتاژی باشد. افت ولتاژهای ناگهانی یا دو فاز شدن شبکه، باعث می‌شود درایو برای تامین توان خروجی، جریان بیشتری از شبکه بکشد. این افزایش جریان باعث تولید حرارت بیش از حد در ماژول IGBT شده و در نهایت منجر به سوختن آن می‌گردد. استفاده از چوک ورودی (Line Reactor) یکی از راه‌های مقابله با این مشکل است.

۲. مشکلات سیستم خنک‌کننده (Thermal Issues)

یکی از رایج‌ترین پاسخ‌ها به سوال “چرا IGBT می‌سوزد؟”، عدم دفع مناسب حرارت است. آی جی بی تی ها هنگام سوئیچینگ گرمای زیادی تولید می‌کنند. دلایل زیر باعث عدم دفع این گرما می‌شوند:

• خرابی فن‌های خنک‌کننده: از کار افتادن یا کند شدن فن درایو.
• گرفتگی هیت‌سینک: تجمع گرد و غبار، پرز و چربی‌های صنعتی روی شیارهای هیت‌سینک.
• خشک شدن خمیر سیلیکون حرارتی: بین ماژول IGBT و هیت‌سینک از خمیر سیلیکون برای انتقال بهتر دما استفاده می‌شود. به مرور زمان این خمیر خشک شده و انتقال حرارت مختل می‌شود (Thermal Runaway).

۳. تنظیمات نادرست پارامترهای اینورتر

گاهی اوقات مشکل سخت‌افزاری نیست، بلکه خطای انسانی است. تنظیم اشتباه پارامترهای درایو می‌تواند قاتل خاموش IGBT باشد:

زمان شتاب‌گیری و توقف (Accel/Decel Time): اگر زمان توقف (Deceleration) برای یک بار اینرسی‌دار بسیار کوتاه تنظیم شود، انرژی برگشتی از موتور به درایو باعث افزایش شدید ولتاژ باس دی‌سی (DC Bus Overvoltage) شده و IGBT ها را می‌ترکاند. (مگر اینکه از مقاومت ترمز مناسب استفاده شده باشد).

فرکانس سوئیچینگ بالا (Carrier Frequency): بالا بردن بیش از حد فرکانس سوئیچینگ برای کاهش صدای موتور، باعث افزایش تلفات سوئیچینگ و داغ شدن شدید IGBT می‌شود.

۴. خرابی مدار گیت درایور (Gate Drive Circuit)

مدار فرمان یا برد گیت درایو وظیفه ارسال پالس‌های دقیق برای روشن و خاموش شدن IGBT را دارد. اگر قطعات این برد (مانند خازن‌های SMD، اپتوکوپلرها یا مقاومت‌های گیت) دچار نشتی، تغییر ظرفیت یا خرابی شوند، پالس‌های ارسالی دفرمه می‌شوند. این امر باعث می‌شود IGBT به طور کامل سوئیچ نشود (در ناحیه خطی کار کند) و در کسری از ثانیه بر اثر تلفات حرارتی ذوب شود.

۵. اثرات کابل‌کشی طولانی و خاصیت خازنی کابل‌ها

در صورتی که فاصله بین درایو و موتور بسیار طولانی باشد، کابل‌ها مانند یک خازن عمل می‌کنند (Capacitive Coupling). پالس‌های PWM خروجی درایو با این خاصیت خازنی تداخل پیدا کرده و جریان‌های نشتی فرکانس بالای شدیدی تولید می‌کنند. این جریان‌های پیک خازنی از IGBT ها عبور کرده و عمر آن‌ها را به شدت کاهش می‌دهند. استفاده از چوک خروجی موتور (Output Reactor) در فواصل طولانی الزامی است.

چگونه از سوختن IGBT اینورتر جلوگیری کنیم؟ (اقدامات پیشگیرانه)

برای جلوگیری از تحمیل هزینه‌های سنگین تعمیر درایو صنعتی، رعایت اصول نگهداری پیشگیرانه (PM) ضروری است:

• سرویس دوره‌ای (اورحال): بادگیری هیت‌سینک‌ها و تعویض فن‌های معیوب.
• تعویض خمیر سیلیکون: تجدید خمیر حرارتی IGBT هر چند سال یکبار توسط تکنسین مجرب.
• بررسی کیفیت برق ورودی: استفاده از تجهیزات حفاظتی و چوک‌های استاندارد.
• تست دوره‌ای قطعات الکترونیکی: بررسی سلامت خازن‌های لینک DC و مدار گیت درایور.

معرفی مرکز تخصصی تعمیرات درایو؛ برزین الکترونیک

همان‌طور که در این مقاله از سایت آبان شیمی پالایش بررسی کردیم، عیب‌یابی و ریشه‌یابی علت خرابی تجهیزات اتوماسیون نیازمند دانش عمیق الکترونیک قدرت است. اگر با مشکل سوختگی IGBT مواجه شده‌اید و به دنبال یک تیم متخصص برای تعمیر اینورتر و درایوهای صنعتی هستید، ما مجموعه برزین الکترونیک را به شما معرفی می‌کنیم.

مجموعه مهندسی برزین الکترونیک ( https://barzinelectronic.ir/ ) با در اختیار داشتن تجهیزات پیشرفته تست، قطعات اورجینال (از جمله انواع ماژول‌های IGBT اصلی) و مهندسین مجرب، توانایی تعمیر انواع درایوهای صنعتی در برندهای مختلف (زیمنس، دانفوس، دلتا، ال اس و…) را دارا می‌باشد.

تیم برزین الکترونیک تنها به تعویض قطعه سوخته اکتفا نمی‌کنند، بلکه با بررسی دقیق بردهای گیت درایو، خازن‌های باس و تست‌های دقیق زیر بار، علت اصلی خرابی را ریشه‌یابی و رفع می‌کنند تا دستگاه شما پس از تعمیر، مجدداً دچار آسیب نگردد.

سخن پایانی

سوختن IGBT درایو با موتور سالم یک هشدار جدی است که نشان می‌دهد شرایط محیطی، تنظیمات یا قطعات داخلی خود اینورتر دچار ضعف شده‌اند. نادیده گرفتن این عوامل و صرفاً تعویض IGBT، منجر به سوختن مجدد دستگاه در کوتاه‌ترین زمان ممکن خواهد شد. همیشه کار را به کاردان بسپارید و برای دریافت خدمات تخصصی تعمیرات، از تخصص تیم‌هایی نظیر برزین الکترونیک بهره‌مند شوید.

امیدواریم این مقاله فنی از آبان شیمی پالایش توانسته باشد دید روشنی نسبت به مشکلات رایج اتوماسیون صنعتی به شما عزیزان ارائه دهد.
