راهنمای خرید سنسور LVDT | کاربردها، مزایا و نکات مهم
سنسورهای LVDT جزو دقیق‌ترین ابزارها برای اندازه‌گیری و کنترل موقعیت خطی در صنایع مختلف هستند. اگر قصد خرید سنسور LVDT دارید، لازم است با ویژگی‌ها، کاربردها و مزایای این حسگر آشنا شوید تا بهترین انتخاب را داشته باشید. در این مقاله ابتدا توضیح می‌دهیم سنسور LVDT چیست و چگونه کار می‌کند، سپس مزایا و کاربردهای آن را مرور می‌کنیم. در ادامه نکات مهم در انتخاب و خرید LVDT صنعتی (همراه با بحث قیمت) را مطرح کرده و یک جدول برای مقایسه LVDT با انواع فلومترها ارائه می‌دهیم. در پایان نیز به چند پرسش متداول درباره این سنسور پاسخ می‌دهیم تا با اطمینان بیشتری نسبت به خرید اقدام کنید.

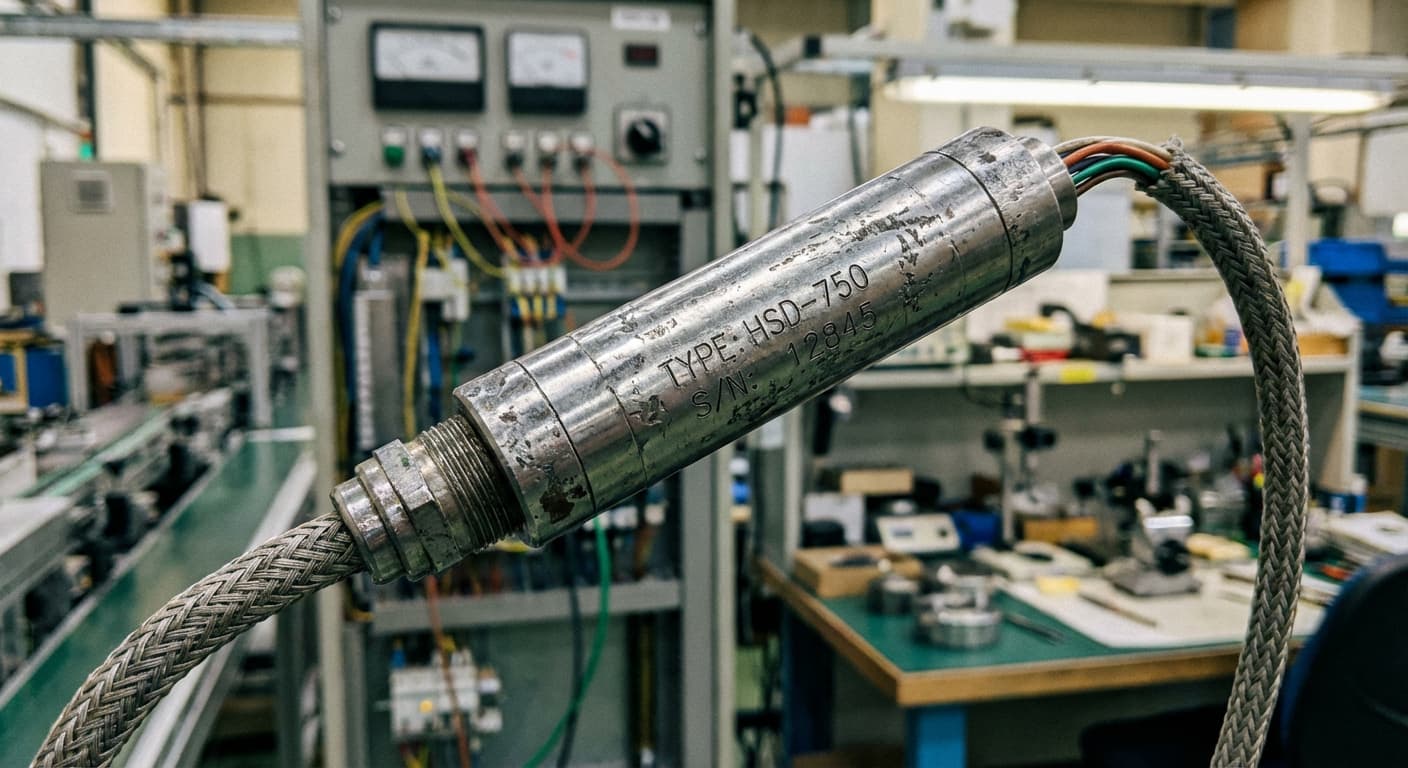

سنسور LVDT چیست و چگونه کار می‌کند؟
LVDT یک مبدل الکترومکانیکی برای اندازه‌گیری جابجایی خطی است که حرکت یک جسم را با دقت بالا و بدون تماس مکانیکی به سیگنال الکتریکی آنالوگ تبدیل می‌کند. این سنسور از یک سیم‌پیچ اولیه و دو سیم‌پیچ ثانویه تشکیل شده و هسته‌ای فرومغناطیسی درون آن‌ها حرکت می‌کند. با تحریک سیم‌پیچ اولیه توسط منبع AC، اختلاف ولتاژ ثانویه‌ها متناسب با مقدار و جهت جابجایی تغییر می‌کند. خروجی اولیه LVDT سیگنال AC است که در مدل‌های جدید به‌صورت داخلی به خروجی‌های استانداردی مانند ۰–۱۰ ولت یا ۴–۲۰ میلی‌آمپر تبدیل می‌شود.
مزایا و ویژگی‌های سنسور LVDT
دقت و رزولوشن بسیار بالا: LVDT کوچک‌ترین تغییرات موقعیت را تشخیص می‌دهد. رزولوشن آن از نظر تئوری نامحدود است و عملاً تنها به کیفیت مدار و نویز محیط محدود می‌شود.
تکرارپذیری عالی با هیسترزیس ناچیز: به‌دلیل نبود اصطکاک مکانیکی، این سنسور در موقعیت‌های تکراری خروجی یکسان دارد. همچنین اختلاف خروجی مسیر رفت و برگشت (هیسترزیس) بسیار کم است؛ حرکت هسته در هر دو جهت با دقت یکسان اندازه‌گیری می‌شود.
طول عمر بالا و عملکرد مطمئن: طراحی بدون تماس و بدون قطعات سایشی باعث عمر بسیار طولانی LVDT می‌شود. این سنسور در محیط‌های صنعتی سخت (شوک، لرزش، دمای بسیار بالا یا پایین و غیره) بدون افت کارایی عمل می‌کند. برخی مدل‌های خاص حتی در دماهای چند صد درجه یا سرمای شدید به خوبی کار می‌کنند.
خروجی مطلق و تقریباً خطی: LVDT موقعیت را نسبت به نقطه صفر مکانیکی می‌سنجد، بنابراین پس از قطع و وصل برق نیازی به صفر کردن مجدد ندارد. همچنین خروجی آن در محدوده کاری تقریباً متناسب با جابجایی است که کالیبراسیون و تنظیم را ساده می‌کند.
مشاهده محصول سنسور LVDT- BOJKE- TS + BTF-1000 Series
کاربردهای سنسور LVDT در صنعت
سنسور LVDT به دلیل دقت و قابلیت اطمینان بالا در صنایع گوناگون به کار می‌رود. برخی کاربردهای مهم آن عبارت‌اند از:
نیروگاه و توربین: در توربین‌های بخار و گاز برای کنترل موقعیت پره‌ها و دریچه‌ها و نیز پایش لرزش قطعات از LVDT استفاده می‌شود.
هیدرولیک و شیرهای کنترل: در شیرهای کنترل صنایع نفت و گاز و همچنین در سیلندرهای هیدرولیکی از LVDT برای بازخورد موقعیت دقیق استفاده می‌شود.
هوافضا و نظامی: در سیستم‌های کنترل پرواز هواپیما LVDT بازخورد موقعیت سطوح کنترلی را تامین می‌کند و به‌دلیل تحمل لرزش و دمای شدید، در تجهیزات ماهواره‌ای و نظامی نیز به‌کار می‌رود.
اتوماسیون صنعتی: در خطوط تولید خودکار و دستگاه‌های CNC از LVDT برای کنترل موقعیت دقیق اجزای متحرک استفاده می‌شود.
تجهیزات آزمایشگاهی و پزشکی: در دستگاه‌های تست کشش/فشار مواد و نیز پمپ‌های تزریق دقیق از LVDT برای اندازه‌گیری جابجایی‌های کوچک بهره می‌گیرند.
نکات مهم در انتخاب و خرید سنسور LVDT صنعتی
در انتخاب یک سنسور LVDT صنعتی مناسب، باید مشخصات فنی و نیازمندی‌های کاربردی پروژه خود را در نظر بگیرید. مهم‌ترین فاکتورهای خرید LVDT عبارتند از:
محدوده جابجایی: سنسورهای LVDT در کورس‌های متنوع (از چند میلی‌متر تا صدها میلی‌متر) موجودند. حداکثر جابجایی مورد نیاز خود را تعیین کنید و مدلی انتخاب کنید که کمی بیش از آن را پوشش دهد تا در محدوده خطی کار کند.
دقت سنسور: دقت یا خطیّت سنسور معمولاً به‌صورت درصدی از رنج بیان می‌شود (مثلاً ±۰٫۲۵٪). هرچه این درصد کمتر باشد سنسور دقیق‌تر است. اگر دقت بسیار بالا نیاز دارید، سنسوری با خطیّت بهتر انتخاب کنید.
نوع خروجی: برخی LVDTها خروجی خام AC دارند که نیاز به مدار تبدیل به DC دارد، اما بسیاری از مدل‌های جدید خروجی استاندارد (۴–۲۰mA، ۰–۱۰V یا دیجیتال) ارائه می‌کنند. سنسوری تهیه کنید که خروجی آن مستقیماً با سیستم کنترل شما سازگار باشد.
شرایط محیطی: بازه دمای کار و شرایط محیط (رطوبت، گردوغبار، مواد خورنده) محل نصب را در نظر بگیرید. برای محیط‌های خشن سنسوری با درجه حفاظت بالا (مثلاً IP68) انتخاب کنید و در محیط‌های انفجاری از مدل‌های ضدانفجار استفاده کنید.

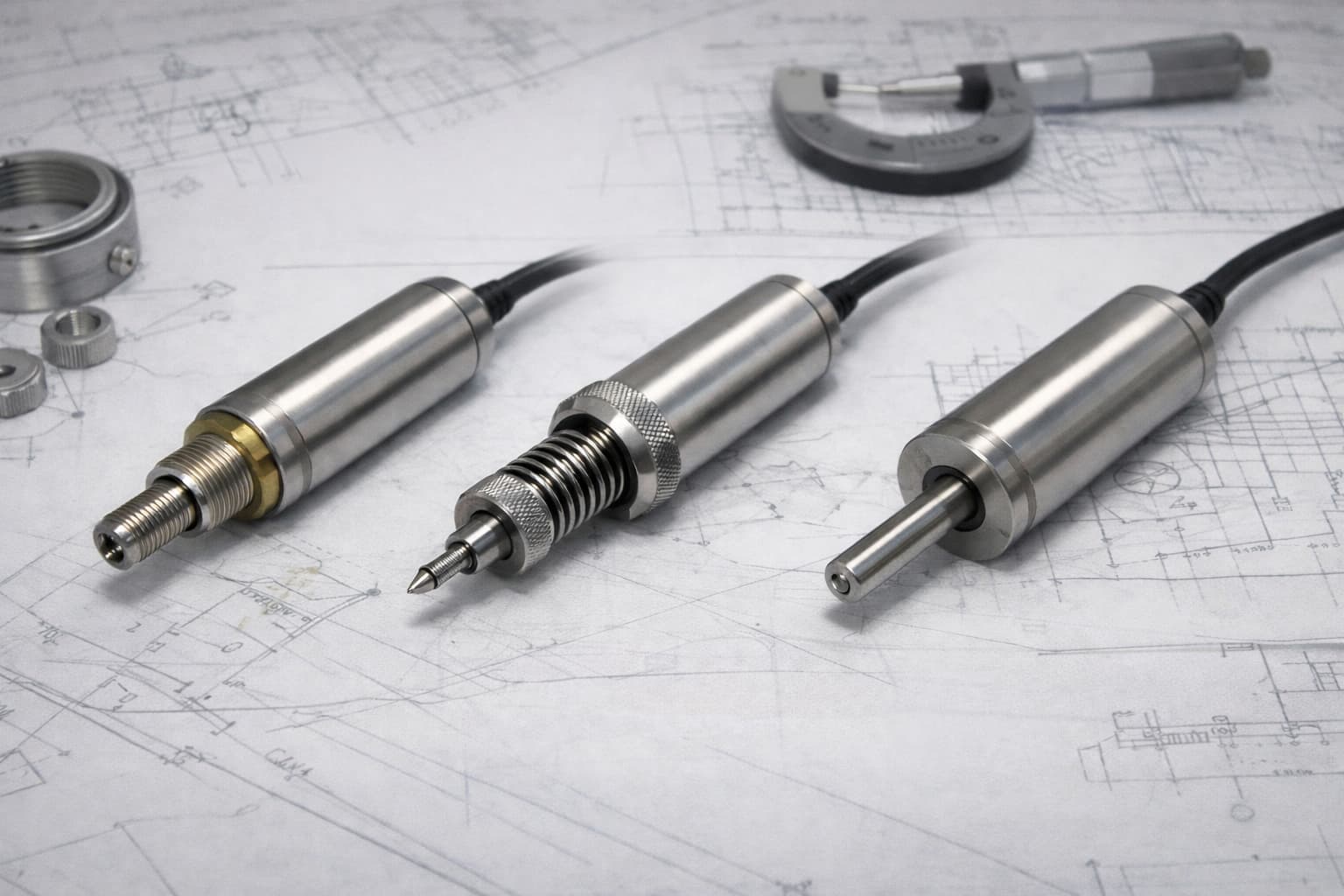

روش نصب: LVDTها به صورت استوانه‌ای (برای نصب داخل سیلندر)، رزوه‌دار (نصب روی بدنه) و فنردار (پراب تماسی) عرضه می‌شوند. بر اساس نیازتان، نوع مناسب را انتخاب کنید.
برند سازنده: از برندهای معتبر با خدمات پس از فروش خرید کنید تا از کیفیت و دوام محصول مطمئن باشید. برندهای مطرح بین‌المللی کیفیت بالایی دارند و برندهای صنعتی چینی گزینه‌های اقتصادی‌تری ارائه می‌کنند. وجود نمایندگی و گارانتی را بررسی کنید.
قیمت: قیمت LVDT بسته به مشخصات متفاوت است؛ از چند صد هزار تومان تا چند میلیون تومان. برای اطلاع دقیق، از تامین‌کنندگان معتبر استعلام بگیرید. حواس‌تان باشد گران‌ترین مدل الزاماً بهترین گزینه نیست و از طرفی مدل‌های بیش از حد ارزان و بی‌کیفیت نیز در بلندمدت هزینه‌سازند.
مقایسه LVDT با انواع فلومترها (روتامتر، مغناطیسی، توربینی، ورتکس)
| ویژگی | LVDT (سنسور جابجایی) | روتامتر | فلومتر مغناطیسی | فلومتر توربینی | فلومتر ورتکس |
|---|---|---|---|---|---|
| کمیت اندازه‌گیری | جابجایی/موقعیت خطی | دبی سیال (براساس ارتفاع شناور) | دبی سیال رسانا (براساس ولتاژ القایی) | دبی سیال (براساس سرعت توربین) | دبی سیال (براساس فرکانس گردابه) |
| اصل عملکرد | القای الکترومغناطیسی تفاضلی؛ تغییر اندوکتانس با موقعیت هسته | مقطع متغیر؛ تعادل نیروهای شناور در جریان | قانون فارادی؛ ولتاژ القایی متناسب سرعت سیال | چرخش توربین توسط انرژی سیال؛ تعداد دوران متناسب حجم جریان | ایجاد گردابه پس از مانع؛ فرکانس گردابه متناسب سرعت جریان |
| قطعات متحرک | هسته فرومغناطیسی (بدون تماس با کویل‌ها)؛ فاقد اصطکاک و سایش | شناور و راهنما در تماس با سیال؛ احتمال گیرکردن یا سایش | هیچ قطعه متحرک داخلی؛ بدون اصطکاک مکانیکی | پروانه توربین و یاتاقان‌ها در تماس با سیال؛ نیاز به سرویس دوره‌ای | مانع ثابت و سنسور ارتعاشی؛ فاقد قطعات متحرک در مسیر سیال |
| دقت اندازه‌گیری | بسیار بالا (معمولاً <±۰٫۵٪ FS)؛ رزولوشن عالی | متوسط (~±۲٪ تا ±۵٪)؛ حساس به چگالی/دمای سیال | بالا (~±۱٪ FS یا بهتر) در شرایط کالیبره | بالا تا متوسط (±۰٫۵٪–±۱٫۵٪) بسته به طراحی؛ ویسکوزیته/ذرات زیاد دقت را کم می‌کند | متوسط (حدود ±۱٪–±۲٪)؛ در جریان بسیار کم/زیاد افت دقت دارد |
🔸توجه: LVDT برای اندازه‌گیری جابجایی و فلومتر برای اندازه‌گیری جریان سیال طراحی شده‌اند و قابل مقایسه یا جایگزینی مستقیم نیستند. جدول صرفاً تفاوت فناوری و کاربرد آن‌ها را نشان می‌دهد و بسته به نیاز پروژه ممکن است هر دو به‌کار روند.
سوالات متداول درباره سنسور LVDT
سنسور LVDT دقیقاً چه کاری انجام می‌دهد و کاربرد اصلی آن چیست؟
این سنسور موقعیت یا جابجایی خطی یک قطعه متحرک را اندازه‌گیری کرده و به سیگنال الکتریکی تبدیل می‌کند. کاربرد اصلی LVDT فراهم کردن فیدبک موقعیت دقیق در سیستم‌های کنترل و ابزار دقیق صنعتی است. برای مثال، LVDT می‌تواند میزان باز و بسته بودن یک شیر کنترل، جابجایی یک پیستون هیدرولیک یا لرزش محور یک توربین را با دقت بالا اندازه‌گیری کند. در کل هرجا نیاز به اندازه‌گیری دقیق جابجایی یا تغییر مکان باشد (از چند میکرومتر تا چند ده سانتی‌متر بسته به مدل سنسور)، LVDT گزینه ایده‌آلی محسوب می‌شود.
هنگام خرید LVDT به چه نکاتی باید توجه کنم؟
مهم‌ترین فاکتورها محدوده جابجایی، دقت و خطیّت سنسور، نوع خروجی، شرایط محیطی محل نصب، روش نصب مکانیکی و نیز برند و قیمت هستند. سنسوری انتخاب کنید که رنج و دقت مورد نیاز شما را تامین کرده و خروجی‌اش با سیستم کنترل شما سازگار باشد. همچنین از برندهای معتبر با خدمات پس از فروش خرید کنید تا از کیفیت و دوام آن مطمئن باشید.
آیا سنسور LVDT نیاز به کالیبره کردن یا نگهداری خاصی دارد؟
LVDT اصولاً دستگاهی کم‌تعمیرات است. پس از نصب اولیه معمولاً فقط یک بار کالیبره می‌شود تا خروجی آن با مقدار واقعی جابجایی تنظیم گردد و تا زمانی که تغییری در سیستم ایجاد نشود، نیازی به کالیبراسیون مجدد ندارد. همچنین این سنسور قطعه‌ای برای سایش یا تعویض دوره‌ای ندارد. تنها باید مراقب ضربه مکانیکی شدید به سنسور و آسیب ندیدن کابل آن بود. به طور کلی LVDT یک حسگر بی‌نیاز از نگهداری خاص محسوب می‌شود.
چگونه می‌توانم از قیمت و موجودی مدل‌های مختلف LVDT مطلع شوم؟
با تامین‌کنندگان معتبر یا نمایندگی‌های فروش تماس بگیرید. مشخصات مورد نیازتان (رنج، دقت, نوع خروجی, برند) را اعلام کنید تا قیمت مدل مناسب را به شما اطلاع دهند. همچنین می‌توانید از طریق برخی وب‌سایت‌های فروش صنعتی، استعلام قیمت آنلاین بگیرید. توجه داشته باشید قیمت‌ها با نوسان بازار تغییر می‌کند، بنابراین گرفتن پیش‌فاکتور رسمی و اطمینان از گارانتی و خدمات پس از فروش توصیه می‌شود.
تفاوت سنسور LVDT آنالوگ و دیجیتال چیست؟
از نظر عملکرد، همه LVDTها ذاتاً خروجی آنالوگ AC دارند. LVDT آنالوگ به مدلی گفته می‌شود که خروجی خام AC ارائه می‌دهد و برای استفاده نیاز به مدار تبدیل دارد. در مقابل، LVDT دیجیتال دارای ترانسمیتر داخلی است و خروجی دیجیتال یا آنالوگ استاندارد مانند ۴–۲۰mA ارائه می‌کند. در واقع تفاوت آن‌ها در نوع و پردازش خروجی است، نه در اصل عملکرد حسگر.
