راهنمای خرید فلومتر ورتکس: کاربردها، مزایا، برندها و چک‌لیست نصب

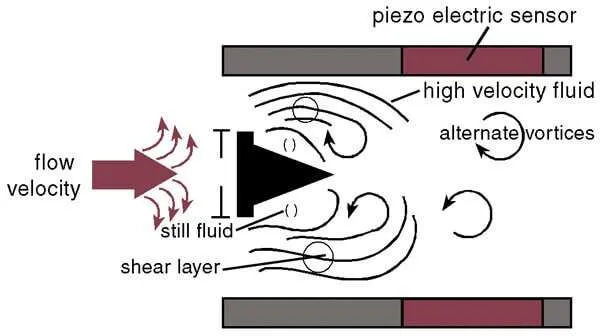

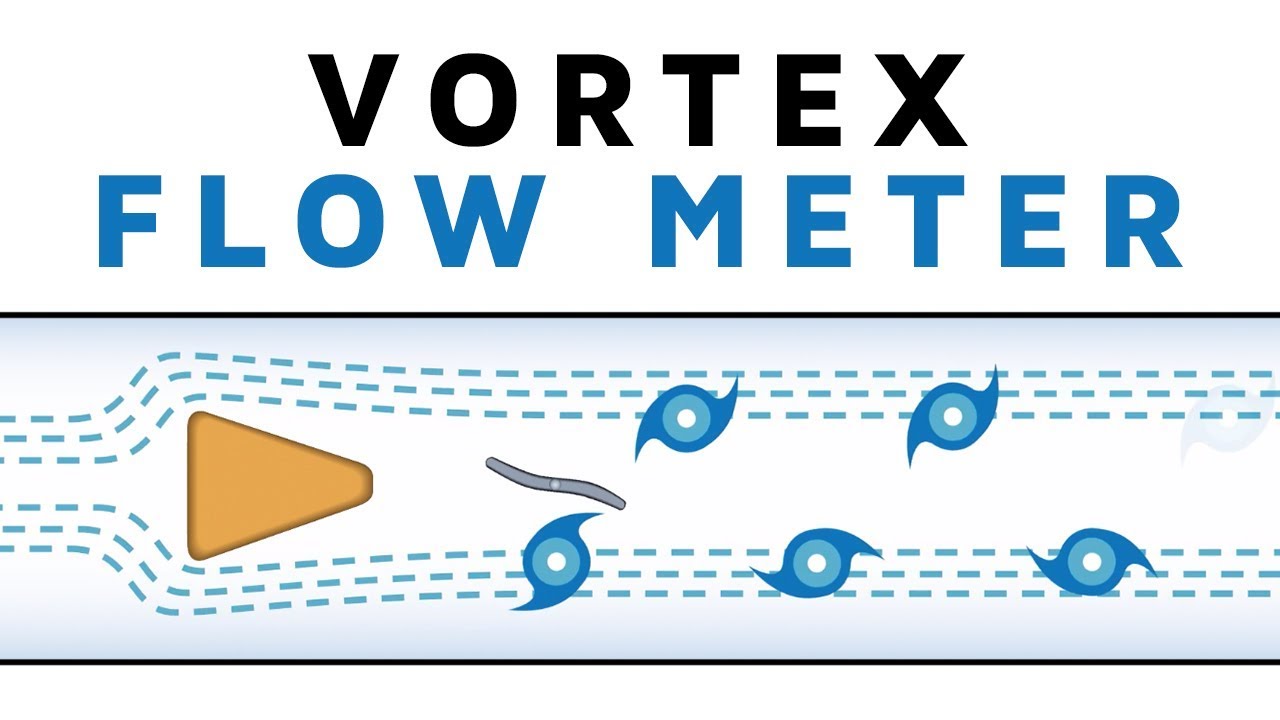

فلومتر ورتکس (که به آن دبی‌سنج گردابی نیز گفته می‌شود) یکی از انواع جریان‌سنج‌های حجمی است که مکانیسم عملکرد آن بر مبنای تشکیل گردابه در مسیر سیال و اندازه‌گیری فرکانس این گردابه‌ها است. در این روش یک مانع در مسیر جریان قرار می‌گیرد و سیال پس از برخورد با آن مانع، گرداب‌هایی پیاپی در پایین‌دست ایجاد می‌کند (مشابه گرداب‌های ایجادشده پس از تخته‌سنگ در رودخانه). سنسور تعبیه‌شده پس از مانع، فرکانس جدا شدن گردابه‌ها را آشکارسازی کرده و شدت جریان سیال را اندازه‌گیری می‌کند. به دلیل عدم وجود قطعات متحرک، فلومتر ورتکس استهلاک بسیار کمی دارد و در اندازه‌گیری سیالات مختلف از مایعات گرفته تا گاز و بخار عملکردی دقیق و پایدار ارائه می‌دهد.

مزایای فلومتر ورتکس

فلومترهای ورتکس به خاطر ویژگی‌های منحصربه‌فردشان به‌طور گسترده در صنعت مورد استقبال قرار گرفته‌اند. مهم‌ترین مزایای این نوع فلومتر عبارت‌اند از:

• قابلیت استفاده برای سیالات متنوع: دبی‌سنج ورتکس را می‌توان برای مایعات، گازها و حتی بخار به کار برد و از این نظر یک راهکار همه‌منظوره محسوب می‌شود. به‌عنوان مثال در اندازه‌گیری جریان بخار اشباع و فوق‌اشباع بسیار موفق عمل می‌کند، جایی که سایر فناوری‌ها ممکن است با چالش مواجه شوند.
• بدون قطعات متحرک و استهلاک کم: این فلومتر هیچ بخش متحرکی در مسیر جریان ندارد؛ در نتیجه سایش مکانیکی آن بسیار ناچیز است و نیاز به تعمیرات دوره‌ای سنگین ندارد. هزینه‌های نصب و نگهداری آن نیز نسبتاً پایین است.
• دقت بالا و پایداری عملکرد: فلومتر ورتکس اندازه‌گیری‌هایی دقیق، با درصد خطای کم و تکرارپذیری بالا ارائه می‌دهد. تغییرات شرایط فرآیندی (مانند دما، فشار یا ترکیب سیال) تأثیر ناچیزی بر خروجی آن دارند و این دستگاه نسبت به نوسانات جریان و شرایط عملیاتی پایدار است.
• گستره عملیاتی وسیع: فناوری ورتکس را می‌توان در بازه وسیعی از دما و فشار به کار برد. بسیاری از مدل‌ها قادرند در دماهای بسیار بالا یا بسیار پایین، و همچنین فشارهای قوی خط لوله به‌خوبی عمل کنند. همچنین این فلومترها در سایزهای گوناگون تولید می‌شوند و طیف وسیعی از قطرهای لوله را پوشش می‌دهند.
• مقاومت در برابر سیالات خورنده: با انتخاب جنس بدنه مناسب، می‌توان از فلومتر ورتکس برای سیالات خورنده و شیمیایی نیز استفاده کرد. بسیاری از مدل‌ها با متریال‌هایی چون استیل ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند که امکان کاربرد در صنایع شیمیایی را فراهم می‌کند.

معایب فلومتر ورتکس

با وجود مزایای متعدد، تکنولوژی ورتکس محدودیت‌ها و نقاط ضعفی نیز دارد که در هنگام انتخاب این تجهیز باید مدنظر قرار گیرد:

• عدم کارایی در جریان‌های بسیار کم: فلومتر ورتکس برای اندازه‌گیری دبی‌های بسیار پایین مناسب نیست و در سرعت‌های کم سیال، گردابه‌های پایدار تشکیل نمی‌شود؛ ازاین‌رو هر دستگاه ورتکس یک نقطه قطع (Cut-off) در جریان‌های کم دارد که پایین‌تر از آن عملاً خروجی فلومتر صفر خواهد شد. بنابراین برای جریان‌های کم، این روش توصیه نمی‌شود یا باید به حداقل نرخ جریان قابل اندازه‌گیری دستگاه توجه کرد.
• نیاز به طول‌های مستقیم لوله: برای دقت مناسب، وجود طول معینی لوله مستقیم در بالادست و پایین‌دست سنسور ضروری است. معمولاً توصیه می‌شود حداقل حدود ۳۰ تا ۳۵ برابر قطر لوله قبل از فلومتر و ۵ برابر قطر پس از آن، مسیر مستقیم بدون اتصالات و زانویی وجود داشته باشد. این نیاز می‌تواند نصب فلومتر ورتکس را در فضاهای محدود دشوار کند. (برخی طراحی‌های جدید موسوم به Swirl meter این مشکل را با نیاز به خطوط مستقیم کوتاه‌تر کاهش داده‌اند.)
• حساسیت به ارتعاشات: ارتعاشات مکانیکی خط لوله می‌تواند بر دقت اندازه‌گیری فلومتر ورتکس اثر منفی بگذارد. لرزش‌های شدید در محل نصب ممکن است توسط سنسور به‌عنوان فرکانس گردابه تفسیر شده و ایجاد خطا کند، لذا باید محل نصب تا حد امکان پایدار و عاری از ارتعاش باشد.
• احتمال گرفتگی توسط ذرات: وجود ذرات معلق یا رسوبات در سیال می‌تواند در نزدیکی مانع ایجادگرداب تجمع کند و سبب گرفتگی یا اخلال در اندازه‌گیری شود.
• تأثیرپذیری از خواص فیزیکی سیال: تغییرات شدید در چگالی یا ویسکوزیته سیال می‌تواند بر دقت قرائت فلومتر ورتکس اثر بگذارد. اگر دستگاه برای سیالی با مشخصات معین کالیبره شده باشد ولی در عمل چگالی/ویسکوزیته سیال به‌دلایل عملیاتی تغییر کند مثلاً تغییر دما یا ترکیب گاز، خوانش دبی ممکن است اندکی منحرف شود.

کاربردهای فلومتر ورتکس در صنایع مختلف

فلومترهای گردابی با توجه به دوام و دقت خود در صنایع گوناگون به کار گرفته می‌شوند. به‌طور کلی این دستگاه‌ها برای سیالات تمیز، کم‌ویسکوزیته و با سرعت متوسط تا بالا مناسب‌تر هستند. مهم‌ترین کاربردهای فلومتر ورتکس عبارت‌اند از:

• صنعت نفت و گاز: در اندازه‌گیری جریان گازهای طبیعی و سوختی، به‌ویژه برای مقاصد انتقال و تحویل، از فلومترهای ورتکس استفاده می‌شود. در خطوط لوله گاز شهری یا ایستگاه‌های تقلیل فشار، این تجهیزات دبی دقیق گاز را اندازه‌گیری کرده و در محاسبات مالی و تحویل محصول به کار می‌روند.
• بخار و تاسیسات نیروگاهی: یکی از کاربردهای رایج ورتکس متر، اندازه‌گیری جریان بخار در بویلرها، نیروگاه‌ها و تأسیسات گرمایشی است. این دستگاه برای بخار اشباع و فوق‌اشباع عملکرد بسیار خوبی دارد و به بهره‌برداران کمک می‌کند میزان بخار تولیدی یا مصرفی را با دقت رصد کنند و راندمان سیستم‌های بخار را بهبود دهند.

• صنایع شیمیایی و پتروشیمی: در واحدهای شیمیایی، پالایشگاهی و پتروشیمی از فلومترهای ورتکس برای سنجش دبی مایعات شیمیایی استفاده می‌شود. نبود قطعه متحرک، خطر واکنش شیمیایی یا خوردگی قطعات داخلی را کاهش می‌دهد. در صنایع دارویی، که دقت اندازه‌گیری سیالات و نبود آلودگی اهمیت دارد، این تجهیز برای اندازه‌گیری حلال‌ها، محلول‌ها و سایر سیالات فرآیندی کاربرد دارد.
• کاربردهای آب و HVAC: در تاسیسات آب و فاضلاب و نیز سیستم‌های حرارتی/برودتی (HVAC) می‌توان از فلومتر ورتکس بهره گرفت. در سیستم‌های سیرکولاسیون آب داغ یا سرد ساختمانی و صنعتی (چیلرها، بویلرها و برج‌های خنک‌کننده) دبی آب یا گلیکول با ورتکس متر مانیتور می‌شود. برخی مدل‌های کوچک‌تر مشخصاً برای آب، مبردها و محلول‌های گلیکول طراحی شده‌اند و حتی به سنسور دمای داخلی مجهزند تا همزمان دبی و دمای سیال را اندازه‌گیری کنند.
• صنایع غذایی و دیگر صنایع: هر جا نیاز به اندازه‌گیری جریان سیال بدون افت فشار زیاد و بدون قطعات متحرک باشد، ورتکس گزینه مطلوبی است. در صنایع غذایی و نوشیدنی برای اندازه‌گیری سیالات تمیز مثلاً آبمیوه‌ها یا آب فرآیند و در برخی فرایندهای معدنی برای آب صنعتی می‌توان از ورتکس متر استفاده کرد؛ هرچند سهم عمده کاربردها در بخار، گاز و سیالات شیمیایی است.

نکات مهم در انتخاب و خرید فلومتر ورتکس

هنگام خرید یک فلومتر ورتکس، به معیارهای زیر توجه کنید تا دستگاهی متناسب با نیازهای فرایندی خود انتخاب کنید:

1.  جنس و مواد سازنده: جنس قسمت‌های در تماس با سیال (بدنه سنسور، مانع ایجادگرداب و حسگر) باید با سیال سازگاری شیمیایی داشته باشد. برای سیالات خورنده از آلیاژهای مقاوم مانند استنلس استیل ۳۱۶ یا Hastelloy استفاده کنید. در کاربردهای حاوی اکسیژن خالص، از قطعات آهنی اجتناب شود. مشخصات مواد سازنده را با نوع سیال و خورندگی آن تطبیق دهید.
2.  فشار و دمای کاری: حداکثر فشار خط لوله و دمای سیال را بدانید و فلومتری انتخاب کنید که رنج فشار-دمای آن شرایط فرآیند شما را پوشش دهد. برخی سری‌های پیشرفته تا فشارهای بسیار بالا و دماهای حدود ۴۰۰°C قابل استفاده‌اند، در حالی‌که مدل‌های کوچک‌تر محدودیت بیشتری دارند. حاشیه ایمنی را لحاظ کنید تا عمر دستگاه افزایش یابد.
3.  نوع سیال و ویژگی‌های آن: نوع سیال (مایع، گاز یا بخار)، تمیزی، ویسکوزیته و احتمال وجود ذرات را در نظر بگیرید. ورتکس برای سیالات تمیز و کم‌ویسکوز مناسب‌تر است. در صورت تغییرات چگالی/دما، به مدل‌های دارای سنسور جبران فشار و دما یا محاسبات تصحیح چگالی فکر کنید.
4.  محدوده دبی (ظرفیت اندازه‌گیری): حداقل و حداکثر نرخ جریان فرآیند خود را مشخص کرده و با رنج دستگاه مقایسه کنید. حداقل جریان قابل اندازه‌گیری باید پایین‌تر از کمترین دبی فرآیند شما باشد و حداکثر دبی از ظرفیت نامی دستگاه فراتر نرود.
5.  نوع اتصال و سایز فلومتر: اتصال فلنجی، ویفری (بین‌فلنجی) یا رزوه‌ای را مطابق استاندارد خط انتخاب کنید. قطر نامی فلومتر را با قطر خط هماهنگ کنید. گاهی برای بهبود دقت، یک سایز کوچک‌تر از خط انتخاب می‌شود تا سرعت سیال در محل سنجش بالاتر رود.
6.  خروجی سیگنال و قابلیت‌های الکترونیکی: نوع خروجی موردنیاز (۴–۲۰ میلی‌آمپر، HART/Profibus/Modbus، پالس/فرکانس) و امکاناتی مثل نمایشگر محلی، ثبت داده، ارتباط بی‌سیم یا تغذیه دو سیمه را بررسی کنید.
7.  شرایط نصب و مکانیکال: فضای نصب، طول‌های مستقیم ورودی/خروجی، جهت لوله (افقی/عمودی)، دسترسی برای سرویس و کالیبراسیون، شرایط محیطی (دمای محیط، رطوبت، نیاز به ضدانفجار) و وجود لرزش را قبل از خرید ارزیابی کنید. در صورت محدودیت فضا می‌توان از اصلاح‌کننده‌های جریان یا مدل‌های خاص با نیاز به طول مستقیم کمتر بهره برد.

خرید فلومتر ورتکس در ایران

برای تهیه یک فلومتر ورتکس متناسب با نیاز خود در ایران، می‌توانید از خدمات و مشاوره کنترل با ما بهره ببرید. وب‌سایت کنترل با ما به‌طور تخصصی انواع فلومتر ورتکس را از برندهای مختلف عرضه می‌کند. شما می‌توانید اطلاعات فنی هر محصول را بررسی کرده و با مقایسه مدل‌ها انتخاب آگاهانه‌تری داشته باشید. همچنین امکان استعلام قیمت آنلاین و دریافت مشاوره کارشناسی برای انتخاب و نصب فلومتر فراهم شده است. با مراجعه به سایت کنترل با ما می‌توانند با اطمینان خاطر نسبت به خرید فلومتر ورتکس مناسب اقدام نموده و از پشتیبانی فنی و خدمات پس از فروش مطلوب در داخل کشور بهره‌مند شوند.
