راهنمای تشخیص کابلشو کلوته اصلی از تقلبی + جدول سایز و استانداردها

مقدمه

در پروژه‌های برق صنعتی، تابلوسازی و توزیع نیروی برق، کیفیت اتصالات الکتریکی نقش حیاتی در ایمنی و طول عمر تجهیزات ایفا می‌کند. اتصالات ضعیف یا استفاده از قطعات غیراستاندارد یکی از عوامل اصلی بروز اتصال کوتاه، افت ولتاژ، گرم شدن بیش از حد از (Overheating) و در نهایت آتش سوزی در تابلوهای برق است. در این میان، کابلشوها به عنوان ارتباط اصلی میان هادی‌های کابل و شینه‌ها یا ترمینال تجهیزات، خدمات ویژه‌ای دارند.
برند کلوته (Klauke) به عنوان یکی از پیشگامان جهانی در تولید برق صنعتی، همواره مورد توجه مهندسان و تابلوسازان حرفه‌ای بوده است. اما متأسفانه وجود نمونه های تقلبی و بیکیفیت در بازار، چالش های فراوانی را برای ایجاد ایجاد کرده است. در این مقاله قصد داریم به بررسی جامع ویژگی‌های ساختاری، استانداردهای بین‌المللی، روش‌های تشخیص اصالت و جدول اندازه‌بندی کاربردی بپردازیم تا انتخاب دقیق و مطمئن داشته باشید.

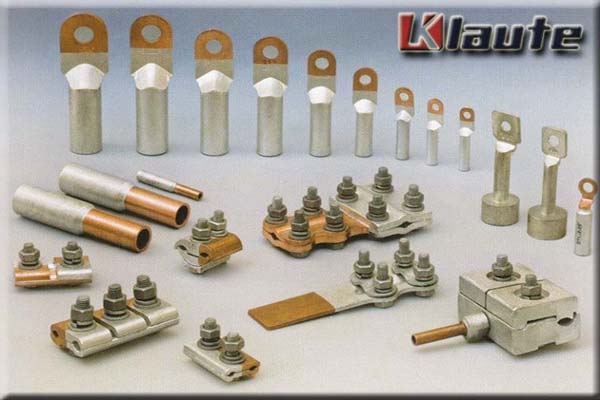

ویژگی های ساختاری و متریال کابلشو کلوته اصلی

کابلشوهای استاندارد و اصلی کلوته از مس با خلوص بالا (تنگستن و مس الکترولیتی با خلوص ۹۹.۹٪) تولید می کنند. این میزان خلوص باعث می‌شود که به سرعت رسیده و مقاومت الکتریکی در محل اتصال به حداقل ممکن برسد. بعلاوه بر روی خلوص مس، پوشش قلع کاری (Tin Plating) با ضخامت استاندارد و یکنواخت بر روی تمام سطوح اعمال می شود تا از اکسیداسیون و خوردگی در برابر رطوبت و عوامل محیطی جلوگیری کند.
یکی دیگر از مشخصه های بارز نمونه اصلی، ضخامت دیواره لوله کابلشو است. در نمونه های تقلبی برای کاهش مصرف مس و پایین آوردن هزینه، ضخامت دیواره لوله را کاهش می دهد. این امر باعث می‌شود هنگام پرس کابلشو، لوله دچار ترک‌خوردگی یا شکستگی شود و اتصال و یکنواختی ایجاد شود.

روش های کلیدی تشخیص کابلشو کلوته اصلی از نمونه های تقلبی

برای تشخیص اصالت قطعه در زمان خرید، توجه به نکات زیر ضروری است:

• حکاکی و علائم روی بدنه: بر روی بدنه نمونه‌های اصلی، لوگوی برند Klauke، سایز ورودی سیم (mm²) و سایز پیچ (M) با حکاکی واضح، شفاف و بدون خطای تایپی درج شده است. در نمونه‌های تقلبی این حکاکی‌ها کم‌عمق، ناخوانا یا به صورت چاپی لیزری بی‌کیفیت هستند.
• وزن و ضخامت گوشت کابلشو: نمونه‌های اصلی به دلیل استفاده از مس خالص با تراکم بالا، وزن‌های سنگین نسبت به نمونه‌های تقلبی دارند. اندازه ضخامت لوله در قسمت ورودی کابل کات کاملاً استاندارد و طبق استاندارد رسمی است.
• کیفیت آبکاری قلع: سطح کابلشو اصلی دارای آبکاری یکنواخت، بدون برآمدگی، لکه یا تیرگی است. آبکاری ضعیف در قطعات تقلبی پس از مدتی تغییر رنگ داده و پوسته پوسته می شود.
• چشمک و انتهای لوله: لوله ورودی کابل در نمونه اصلی دارای پخ‌زدگی (چمفر) دقیق است که ورود سیم‌های افشان را بدون گیر کردن یا رشته‌رشته شدن می‌کند.

هنگام خرید تجهیزات و اتصالات برق صنعتی، بررسی معتبر و معتبر فروشگاه‌های خریدکننده بهترین روش برای اطمینان از اصالت کالا است. برای مشاهده مشخصات فنی کامل، بررسی قیمت و خرید آنلاین قطعات اصلی می‌توانید به صفحه  کابلشو کلوته در فروشگاه نویزشوپ مراجعه کنید.

جدول جامع سایزبندی و استانداردهای پیچ (DIN 46235)

کابلشوهای کلوته طبق استانداردهای DIN تولید می‌شوند. جدول زیر راهنمای سریع برای انتخاب سایز مناسب کابلشو بر اساس سطح مقطع سیم/کابل و قطر پیچ اتصال (M) ارائه می‌دهد:

مهم پرس صحیح و استفاده از ابزار استاندارد

حتی از بهترین و باکیفیت‌ترین کابلشو نیز در صورت عدم استفاده از پرس مناسب (Hydraulic / Mechanical Crimping Tool)، به اتصال نامطمئن خواهد شد. برای پرس کابلشو کلوته حتماً باید از لقمه‌های (Dies) مطابق با سایز دقیق کابلشو استفاده شود. پرس ناقص باعث ایجاد هوا در لوله‌ها می‌شود و به مرور زمان باعث می‌شود که محیط زیست محیطی و افزایش مقاومت الکتریکی می‌شود.

نتیجه گیری و جمع بندی

سرمایه‌گذاری بر روی تجهیزات اتصالی مانند کابلشو کلوته، ضامن ایمنی، پایداری و طول عمر تاسیسات برقی شماست. با شناخت ویژگی‌های ظاهری نمونه اصلی، بررسی حکاکی‌ها و جدول استانداردهای سایز، می‌توانید از سلامت کارکرد شبکه برق مطمئن شوید.
