اسکن سه بعدی؛ فناوری که مهندسی معکوس و ساخت قطعات صنعتی را متحول کرده است

خدمات اسکن سه بعدی به‌عنوان یکی از کاربردی‌ترین فناوری‌های مهندسی وارد عمل می‌شود. این فناوری امکان ثبت دقیق هندسه قطعات را فراهم می‌کند و اطلاعات فیزیکی آن‌ها را به یک مدل دیجیتال قابل استفاده در نرم‌افزارهای مهندسی تبدیل می‌کند. به همین دلیل، امروزه بسیاری از صنایع از اسکن سه بعدی برای مهندسی معکوس، کنترل کیفیت، طراحی مجدد قطعات و ساخت نمونه‌های جدید استفاده می‌کنند.

در بازار صنعت ایران، بسیاری از متخصصان این فرآیند را با نام دیجیت قطعات یا دیجیت کردن قطعه نیز می‌شناسند. اگرچه از نظر فنی اسکن سه بعدی و دیجیت می‌توانند تفاوت‌هایی داشته باشند، اما در بسیاری از پروژه‌های صنعتی این دو اصطلاح به فرآیند دیجیتال‌سازی دقیق قطعات اشاره دارند؛ فرآیندی که پایه بسیاری از پروژه‌های مهندسی معکوس و تولید دوباره قطعات است.

اسکن سه بعدی چیست؟

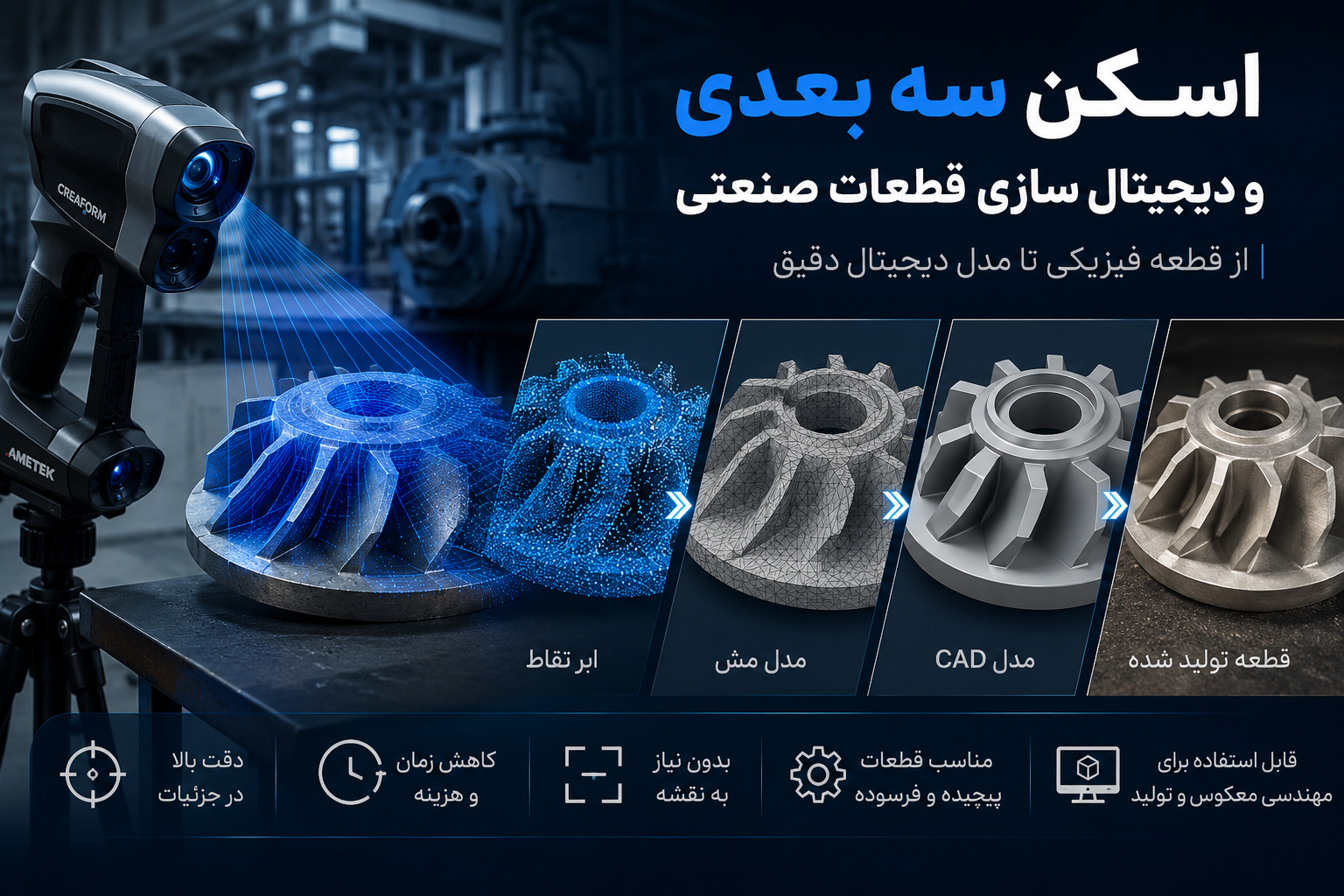

اسکن سه بعدی (3D Scanning) فرآیندی است که طی آن، شکل و ابعاد یک قطعه فیزیکی با استفاده از تجهیزات تخصصی ثبت می‌شود و به یک مدل دیجیتال سه‌بعدی تبدیل می‌شود. در این روش، میلیون‌ها نقطه از سطح قطعه برداشت شده و یک ابر نقاط (Point Cloud) ایجاد می‌شود. سپس این داده‌ها پردازش شده و به مدل سه‌بعدی قابل ویرایش تبدیل می‌شوند.

امروزه صنایع مختلف برای بازسازی قطعات فرسوده، تولید قطعات یدکی، طراحی قالب، کنترل کیفیت، ساخت نمونه اولیه و حتی مستندسازی تجهیزات از این فناوری بهره می‌برند.

چرا صنایع به خدمات اسکن سه بعدی نیاز دارند؟

بسیاری از کارخانه‌ها و واحدهای تولیدی با این مشکل روبه‌رو هستند که قطعه مورد نیاز آن‌ها دیگر تولید نمی‌شود یا نقشه فنی آن در دسترس نیست. در چنین شرایطی، ساخت دوباره قطعه بدون داشتن اطلاعات دقیق تقریباً غیرممکن خواهد بود.

اسکن سه بعدی این مشکل را برطرف می‌کند و امکان تهیه مدل دیجیتال دقیق از قطعه را فراهم می‌سازد. پس از تهیه مدل سه‌بعدی، مهندسان می‌توانند طراحی را اصلاح کرده، تغییرات موردنیاز را اعمال کنند یا فایل نهایی را برای ماشین‌کاری CNC، ریخته‌گری یا پرینت سه بعدی آماده کنند.

به همین دلیل، این فناوری امروزه به یکی از مهم‌ترین ابزارهای مهندسی معکوس در صنایع تبدیل شده است.

دیجیت قطعات صنعتی؛ اصطلاحی رایج در بازار

اگر با فعالان حوزه قالب‌سازی، ماشین‌کاری، تعمیرات تجهیزات صنعتی یا صنایع ریخته‌گری صحبت کنید، احتمالاً بارها عبارت‌هایی مانند دیجیت قطعه، دیجیت کردن قطعات یا خدمات دیجیت را خواهید شنید.

این اصطلاحات در بازار ایران به فرآیند برداشت اطلاعات هندسی قطعات و تبدیل آن‌ها به فایل دیجیتال اشاره دارند. در بسیاری از پروژه‌ها، منظور از دیجیت همان استفاده از تجهیزات اسکن سه بعدی برای ثبت دقیق ابعاد و هندسه قطعه است.

به همین دلیل، بسیاری از شرکت‌های صنعتی هنگام جستجوی خدمات موردنیاز خود، علاوه بر عبارت اسکن سه بعدی از واژه‌هایی مانند دیجیت قطعات صنعتی یا دیجیتال‌سازی قطعات نیز استفاده می‌کنند. آشنایی با این اصطلاحات به مدیران فنی و کارشناسان کمک می‌کند تا سریع‌تر خدمات موردنیاز خود را پیدا کنند و با روش‌های نوین مهندسی آشنا شوند.

مقاله : اسکن سه بعدی؛ اولین قدم در بازسازی قطعات صنعتی و تولید دقیق قطعات یدکی  را حتما بخوانید.

مهم‌ترین کاربردهای اسکن سه بعدی در صنعت

گسترش فناوری اسکن سه بعدی باعث شده است که این روش تنها به ساخت مدل سه‌بعدی محدود نباشد. امروزه صنایع مختلف از این فناوری برای اهداف متنوعی استفاده می‌کنند که مهم‌ترین آن‌ها عبارت‌اند از:

• ساخت مجدد قطعات فرسوده و کمیاب
• اجرای پروژه‌های مهندسی معکوس
• کنترل کیفیت قطعات تولیدی
• طراحی و اصلاح قالب‌های صنعتی
• طراحی تجهیزات سفارشی
• مستندسازی تجهیزات صنعتی
• تولید قطعات یدکی بدون نقشه اولیه
• آماده‌سازی مدل برای ماشین‌کاری CNC
• تهیه فایل جهت پرینت سه بعدی
• کاهش زمان طراحی و توسعه محصول

این کاربردها باعث شده‌اند که اسکن سه بعدی به یکی از فناوری‌های کلیدی در تحول دیجیتال صنایع تبدیل شود.

مقایسه روش سنتی با اسکن سه بعدی

همین مزایا باعث شده است که بسیاری از کارخانه‌ها و شرکت‌های صنعتی، به‌جای روش‌های سنتی، از فناوری اسکن سه بعدی برای برداشت اطلاعات قطعات استفاده کنند.

نقش اسکن سه بعدی در مهندسی معکوس قطعات صنعتی

یکی از مهم‌ترین کاربردهای اسکن سه بعدی، اجرای پروژه‌های خدمات مهندسی معکوس است. بسیاری از قطعات صنعتی که در خطوط تولید استفاده می‌شوند، پس از چند سال دیگر توسط شرکت سازنده تولید نمی‌شوند یا نقشه‌های مهندسی آن‌ها در دسترس نیست. در چنین شرایطی، اگر قطعه دچار شکستگی یا فرسودگی شود، تأمین نمونه جدید می‌تواند هزینه و زمان زیادی به مجموعه تحمیل کند.

در این پروژه‌ها ابتدا قطعه با استفاده از تجهیزات اسکن سه بعدی برداشت می‌شود. داده‌های به‌دست‌آمده به نرم‌افزارهای مهندسی منتقل شده و پس از پردازش، مدل CAD سه‌بعدی ایجاد می‌شود. در ادامه مهندس طراح می‌تواند ایرادات احتمالی را اصلاح کرده، تلرانس‌ها را بازبینی کند و فایل نهایی را برای تولید آماده سازد.

به همین دلیل امروزه در بسیاری از صنایع، اسکن سه بعدی اولین گام مهندسی معکوس محسوب می‌شود.

اسکن سه بعدی در چه صنایعی کاربرد دارد؟

برخلاف تصور بسیاری از افراد، این فناوری تنها برای شرکت‌های بزرگ خودروسازی کاربرد ندارد. امروزه تقریباً هر صنعتی که با قطعات مکانیکی سروکار دارد، می‌تواند از مزایای اسکن سه بعدی بهره‌مند شود.

از جمله مهم‌ترین صنایع می‌توان به موارد زیر اشاره کرد:

• صنایع نفت، گاز و پتروشیمی
• صنایع شیمیایی
• صنایع فولاد و ذوب فلزات
• سیمان و معادن
• ماشین‌سازی و تجهیزات صنعتی
• صنایع غذایی
• تجهیزات پزشکی
• هوافضا
• خودروسازی
• ریخته‌گری و قالب‌سازی
• صنایع نساجی
• صنایع برق و الکترونیک

در این صنایع، از اسکن سه بعدی برای تهیه مدل دیجیتال قطعات، کنترل کیفیت، ساخت قطعات یدکی، اصلاح طراحی و کاهش زمان توقف خطوط تولید استفاده می‌شود.

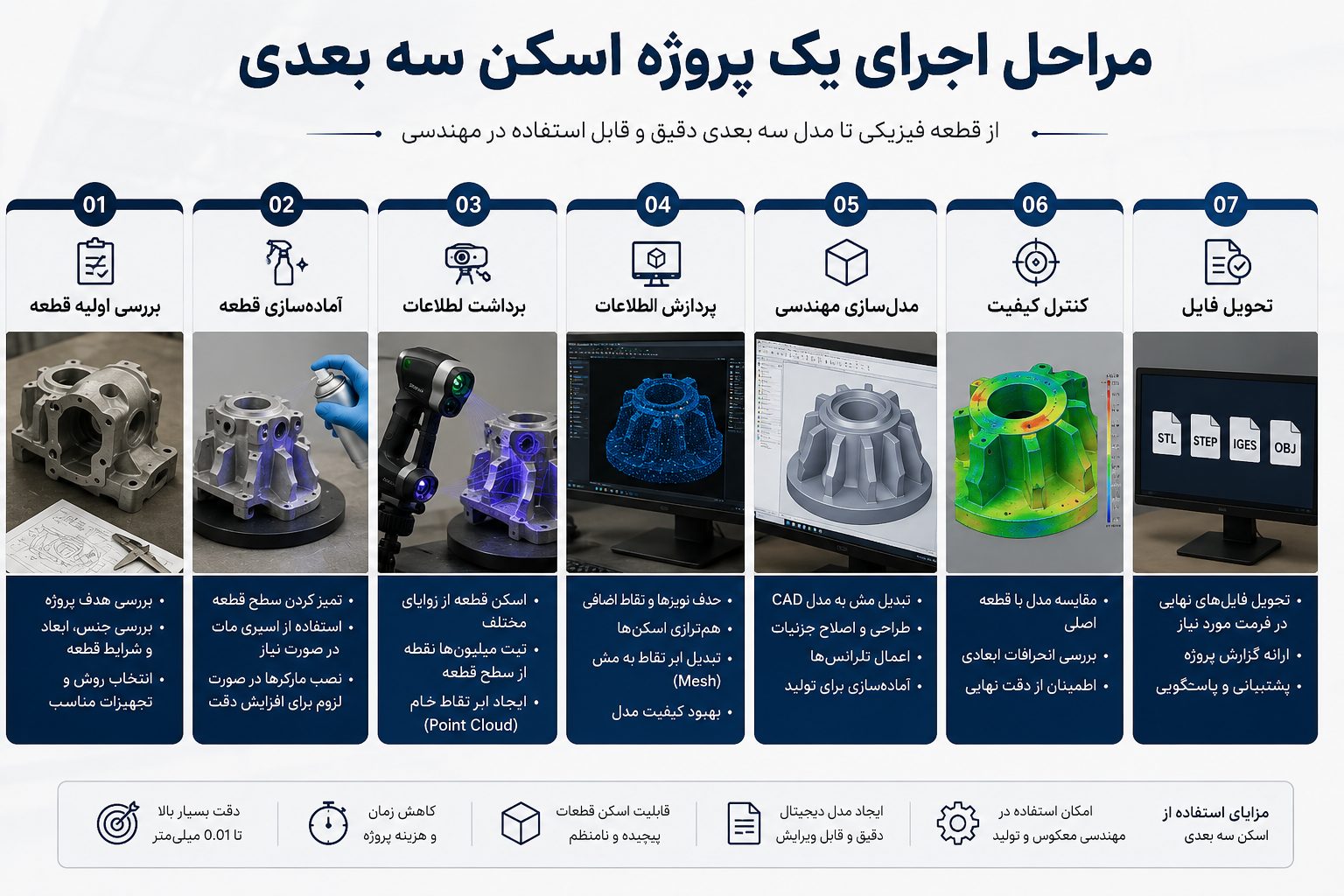

مراحل اجرای یک پروژه اسکن سه بعدی

اجرای یک پروژه حرفه‌ای تنها به برداشت اطلاعات از سطح قطعه محدود نمی‌شود و معمولاً شامل مراحل زیر است:

۱. بررسی اولیه قطعه

در این مرحله جنس، ابعاد، شرایط سطح، میزان آسیب‌دیدگی و هدف پروژه بررسی می‌شود.

۲. آماده‌سازی قطعه

در صورت نیاز، قطعه تمیز شده یا برای افزایش دقت اسکن آماده می‌شود.

۳. برداشت اطلاعات هندسی

با استفاده از اسکنر سه بعدی، میلیون‌ها نقطه از سطح قطعه ثبت می‌شود.

۴. پردازش اطلاعات

داده‌های خام به ابر نقاط و سپس به مش (Mesh) تبدیل می‌شوند و نویزهای احتمالی حذف می‌شوند.

۵. مدل‌سازی مهندسی

در صورت نیاز، مدل CAD سه‌بعدی ایجاد می‌شود تا امکان ویرایش و تولید مجدد قطعه فراهم شود.

۶. کنترل کیفیت

مدل نهایی با قطعه اصلی تطبیق داده شده و صحت ابعاد بررسی می‌شود.

۷. تحویل فایل

فایل‌های موردنیاز مانند STL، STEP، IGES یا سایر فرمت‌های مهندسی در اختیار کارفرما قرار می‌گیرد.

چرا استفاده از خدمات تخصصی اهمیت دارد؟

دقت نهایی پروژه تنها به کیفیت اسکنر وابسته نیست. تجربه اپراتور، نحوه پردازش اطلاعات، مدل‌سازی صحیح و آشنایی با اصول مهندسی معکوس نقش مهمی در کیفیت خروجی دارند.

یک پروژه موفق باید بتواند:

• ابعاد واقعی قطعه را حفظ کند.
• جزئیات هندسی را بدون اعوجاج ثبت کند.
• فایل قابل استفاده برای طراحی و ساخت ارائه دهد.
• زمان توقف خط تولید را کاهش دهد.
• هزینه ساخت مجدد قطعات را به حداقل برساند.

به همین دلیل انتخاب مجموعه‌ای که علاوه بر اسکن سه بعدی، در زمینه طراحی صنعتی، مهندسی معکوس و آماده‌سازی فایل تولید نیز تجربه داشته باشد، اهمیت زیادی دارد.

چرا آراد دیزاین؟

آراد دیزاین www.araddesign3d.com  با تمرکز بر خدمات مهندسی و ساخت دیجیتال، پروژه‌های متعددی را برای صنایع مختلف اجرا کرده است. این مجموعه علاوه بر اسکن سه بعدی، خدمات مهندسی معکوس، طراحی صنعتی و خدمات پرینت سه بعدی را نیز به‌صورت یکپارچه ارائه می‌دهد.

این موضوع باعث می‌شود کارفرما تمامی مراحل پروژه، از برداشت اطلاعات قطعه تا آماده‌سازی فایل مهندسی و ساخت نمونه اولیه یا قطعه نهایی را از طریق یک مجموعه انجام دهد.

از مهم‌ترین مزایای این رویکرد می‌توان به موارد زیر اشاره کرد:

• اجرای پروژه‌های صنعتی در سراسر کشور
• دقت بالا در برداشت اطلاعات قطعات
• تحویل فایل‌های مهندسی استاندارد
• کاهش زمان اجرای پروژه
• امکان ساخت نمونه اولیه با پرینت سه بعدی
• ارائه خدمات برای قطعات فلزی، پلیمری و کامپوزیتی
• تجربه همکاری با صنایع مختلف

جمع‌بندی

امروزه اسکن سه بعدی تنها یک فناوری اندازه‌گیری نیست، بلکه به یکی از مهم‌ترین ابزارهای مهندسی در صنایع تبدیل شده است. این فناوری امکان دیجیتال‌سازی قطعات، اجرای مهندسی معکوس، کنترل کیفیت، طراحی مجدد و تولید دوباره قطعات صنعتی را با دقت بالا فراهم می‌کند.

همچنین اصطلاحاتی مانند دیجیت قطعات، دیجیت کردن قطعه یا خدمات دیجیت که در میان فعالان صنعت رایج هستند، در بسیاری از پروژه‌ها به همین فرآیند برداشت اطلاعات و تبدیل قطعات فیزیکی به مدل دیجیتال اشاره دارند.

اگر هدف شما کاهش هزینه‌های ساخت، بازطراحی قطعات، تولید نمونه اولیه یا بازسازی تجهیزات صنعتی است، استفاده از خدمات تخصصی اسکن سه بعدی می‌تواند سرعت اجرای پروژه و دقت نتایج را به شکل قابل توجهی افزایش دهد.
